سلسلة Vesta®SE من الجيل الأبيض القابل للضبط 2 13مصفوفة مدمجة مع حامل S2
مجموعة Bridgelux® Vesta®SE من الجيل الأبيض القابل للضبط 2 13مم مصفوفة مدمجة مع حامل S2
الوصف
مجموعة Bridgelux® Vesta®SE من الجيل الأبيض القابل للضبط 2 13مم مصفوفة مدمجة مع حامل S2

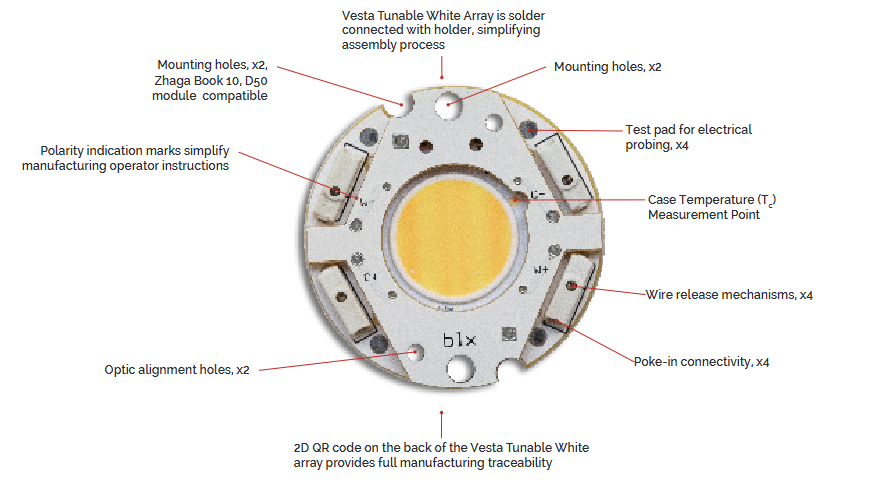

إن مصفوفات Bridgelux عبارة عن أجهزة مصممة هندسيًا بالكامل توفر أداءً حراريًا وبصريًا ثابتًا على منصة ميكانيكية هندسية. تتضمن المصفوفات العديد من الميزات لتبسيط تكامل التصميم والتجميع.
|
عائلة المنتج |
منتج |
رقم الجزء |
رقم الوثيقة |
الجنرال |
حجم ليه (مم) |
نطاق CCT (ك) |
CRI |
اكتب. التدفق (lm) أعلى CCT |
الحالي (مللي أمبير) |
الجهد (الخامس) |
الطاقة (وات) |
فعالية (lm/W) |
حجم الركيزة (مم) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| بي اكس ار في فيستا تي دبليو | فيستا SE قابل للضبط باللون الأبيض 13 ملم | بي اكس ار في -TR-2750G-20A0-A23-S2 | DS362 | 2 | ⌀14.3 | 2700-5000 | 90 | 2119 | 500 | 36 | 18.2 | 117 | ⌀35.8 |
| بي اكس ار في فيستا تي دبليو | فيستا SE قابل للضبط باللون الأبيض 13 ملم | BXRV-TR-2765G-20A0-A23-S2 | DS362 | 2 | ⌀14.3 | 2700-6500 | 90 | 2119 | 500 | 36 | 18.2 | 117 | ⌀35.8 |
| بي اكس ار في فيستا تي دبليو | فيستا SE قابل للضبط باللون الأبيض 13 ملم | بي اكس ار في -TR-1830G-20A0-A25-S2 | DS362 | 2 | ⌀14.3 | 1800-3000 | 90 | 1880 | 500 | 36 | 18.2 | 104 | ⌀35.8 |
| بي اكس ار في فيستا تي دبليو | فيستا SE قابل للضبط باللون الأبيض 13 ملم | بي اكس ار في -TR-1840G-20A0-A25-S2 | DS362 | 2 | ⌀14.3 | 1800-4000 | 90 | 1993 | 500 | 36 | 18.2 | 110 | ⌀35.8 |
الجدول 1:دليل الاختيار، بيانات القياس
|
رقم الجزء |
الاسمي CCT 1 Tc=85 درجة (K) |
عادي CRI2 Tc=85 درجة |
الاسمي يقود حاضِر، لكل قناة (مللي أمبير) |
عادي Vf 3 Tc=25 درجة (V) |
عادي قوة Tc=25 درجة (W) |
عادي نابض تدفق3, 4, 5 Tc=25 درجة (م) |
عادي فعالية T =25 درجة5 (م/W) |
الحد الأدنى نابض تدفق8 Tc=25 درجة (م) |
عادي العاصمة تدفق T =85 درجة6, 7 (م) |
|
BXRV-TR-2750G-20A0-A- 23-S2 |
2700 |
93 |
500 |
35.2 |
17.6 |
1871 |
106 |
1684 |
1647 |
|
5000 |
92 |
500 |
36.3 |
18.2 |
2119 |
117 |
1907 |
1843 |
|
|
BXRV-TR-2765G-20A0-A- 23-S2 |
2700 |
93 |
500 |
35.2 |
17.6 |
1871 |
106 |
1684 |
1647 |
|
6500 |
92 |
500 |
36.3 |
18.2 |
2119 |
117 |
1907 |
1843 |
|
|
BXRV-TR-2750S-20A0-A- 23-S2 |
2700 |
98، تزدهر |
500 |
35.2 |
17.6 |
1604 |
91 |
1443 |
1427 |
|
5000 |
98، تزدهر |
500 |
36.3 |
18.2 |
1860 |
102 |
1674 |
1674 |
|
|
BXRV-TR-2765S-20A0-A- 23-S2 |
2700 |
98، تزدهر |
500 |
35.2 |
17.6 |
1628 |
93 |
1465 |
1449 |
|
6500 |
98، تزدهر |
500 |
36.3 |
18.2 |
1901 |
105 |
1711 |
1711 |
|
|
BXRV-TR-1830G-20A0-A- 2X-S2 |
1800 |
92 |
500 |
35.2 |
17.6 |
1262 |
72 |
1136 |
1111 |
|
3000 |
92 |
500 |
36.3 |
18.2 |
1880 |
104 |
1692 |
1636 |
|
|
BXRV-TR-1840G-20A0-A- 2X-S2 |
1800 |
92 |
500 |
35.2 |
17.6 |
1262 |
72 |
1136 |
1111 |
|
4000 |
92 |
500 |
36.3 |
18.2 |
1993 |
110 |
1794 |
1734 |
طاولة 2: جدول المنتجات المسجلة في سجل المنتجات الأوروبي لملصقات الطاقة (EPREL)
|
BXRV-TR-2750G-20A0-A- |
CCT (K) |
CRI |
كور- إيجار 3 (مللي أمبير) |
فولت- عمر 3 (V) |
مفيد تدفق2 مفيد ح=85 درجة (م) |
قوة (W) |
فعالية (م/W) |
طاقة كفاءة فصل4 |
ريجيس- علاج لا |
|
|
|||||||||
|
23-S2 |
5000 |
90 |
700 |
35.6 |
2142 |
24.9 |
86 |
F |
876533 |
|
BXRV-TR-2765G-20A0-A- 23-S2 |
6500 |
90 |
700 |
35.6 |
2142 |
24.9 |
86 |
F |
879129 |
|
BXRV-TR-2750S-20A0-A- 23-S2 |
5000 |
97 |
640 |
35.1 |
1680 |
22.5 |
75 |
G |
876538 |
|
BXRV-TR-2765S-20A0-A- 23-S2 |
6500 |
97 |
700 |
35.6 |
1889 |
24.9 |
76 |
G |
876541 |
|
BXRV-TR-1830G-20A0-A- 2X-S2 |
3000 |
90 |
460 |
33.7 |
1148 |
15.5 |
74 |
G |
876521 |
|
BXRV-TR-1840G-20A0-A- 2X-S2 |
4000 |
90 |
700 |
35.6 |
2036 |
24.9 |
82 |
F |
876525 |
جزء رقم
الجدول 3:مؤشر تجسيد اللون النموذجي وقيم TM-30 عند درجة Tc =85.
|
الاسمي CCT1 |
Rf |
R g |
رع |
R1 |
R2 |
R3 |
R4 |
R5 |
R6 |
R7 |
R8 |
R9 |
R10 |
R11 |
R12 |
R13 |
R14 |
R15 |
|
2700K |
96 |
99 |
98 |
96 |
98 |
97 |
94 |
96 |
95 |
98 |
98 |
97 |
95 |
91 |
92 |
96 |
97 |
97 |
|
5000K |
96 |
99 |
98 |
98 |
98 |
98 |
95 |
98 |
96 |
97 |
97 |
95 |
96 |
97 |
91 |
97 |
98 |
96 |
|
6500K |
96 |
99 |
98 |
98 |
98 |
99 |
97 |
98 |
98 |
99 |
98 |
95 |
96 |
98 |
93 |
98 |
99 |
96 |
الجدول 4:قيم ASD النموذجية عند درجة Tc =85.
|
التحويل المالي المشروط الاسمي |
اضطراب طيف التوحد |
|
2700K |
11% |
|
5000K |
9% |
|
6500K |
8% |
الجدول 5: الخصائص الكهربائية
|
جزء رقم |
التحويل المالي المشروط الاسمي Tc=85 درجة (K) |
الاسمي يقود حاضِر (مللي أمبير) |
إلى الأمام الجهد االكهربى نبض، Tc = 25 درجة1, 2, 3, 7 |
عادي درجة حرارة معامل من الأمام الجهد االكهربى 4 ∆Vf/∆Tc (بالسيارات/ درجة ) |
عادي الحرارية مقاومة تقاطع ل قضية5 (درجة / ث) |
اختيار السائق الفولتية 6 |
|||
|
الحد الأدنى (V) |
عادي (V) |
الحد الأقصى (V) |
|||||||
|
Vf دقيقة. حار Tc = 105 درجة (V) |
Vf الأعلى. بارد T = -40 درجة (V) |
||||||||
|
BXRV-TR-xxxxX-20A0-A- 2X-S2 |
1800, 2700 |
500 |
33.1 |
35.2 |
37.3 |
-12.1 |
0.53 |
32.1 |
38.3 |
|
3000, 4000, 5000, 6500K |
500 |
34.1 |
36.3 |
38.5 |
-12.5 |
33.2 |
39.5 |
||
الجدول 6: الحد الأقصى للتقييمات
|
المعلمة |
الحد الأقصى للتقييم |
|
|
درجة حرارة تقاطع LED (Tj) |
125 درجة |
|
|
درجة حرارة التخزين |
-40 درجة إلى +105 درجة |
|
|
درجة حرارة حالة التشغيل 1 (Tc) |
105 درجة |
|
|
درجة حرارة اللحام2 |
350 درجة أو أقل لمدة أقصاها 6 ثوان |
|
|
الحد الأقصى لإجمالي محرك الأقراص الحالي4 |
700 مللي أمبير |
|
|
القناة 1 2700K, 1800K |
القناة 2 5000K/6500K 3000K/4000K |
|
|
الحد الأقصى لمحرك الأقراص الحالي لكل قناة3،4 |
700 مللي أمبير |
700 مللي أمبير |
|
الحد الأقصى لذروة محرك النبض الحالي5 |
960 مللي أمبير |
720 مللي أمبير |
|
الحد الأقصى لإجمالي الطاقة |
26.6W |
|
